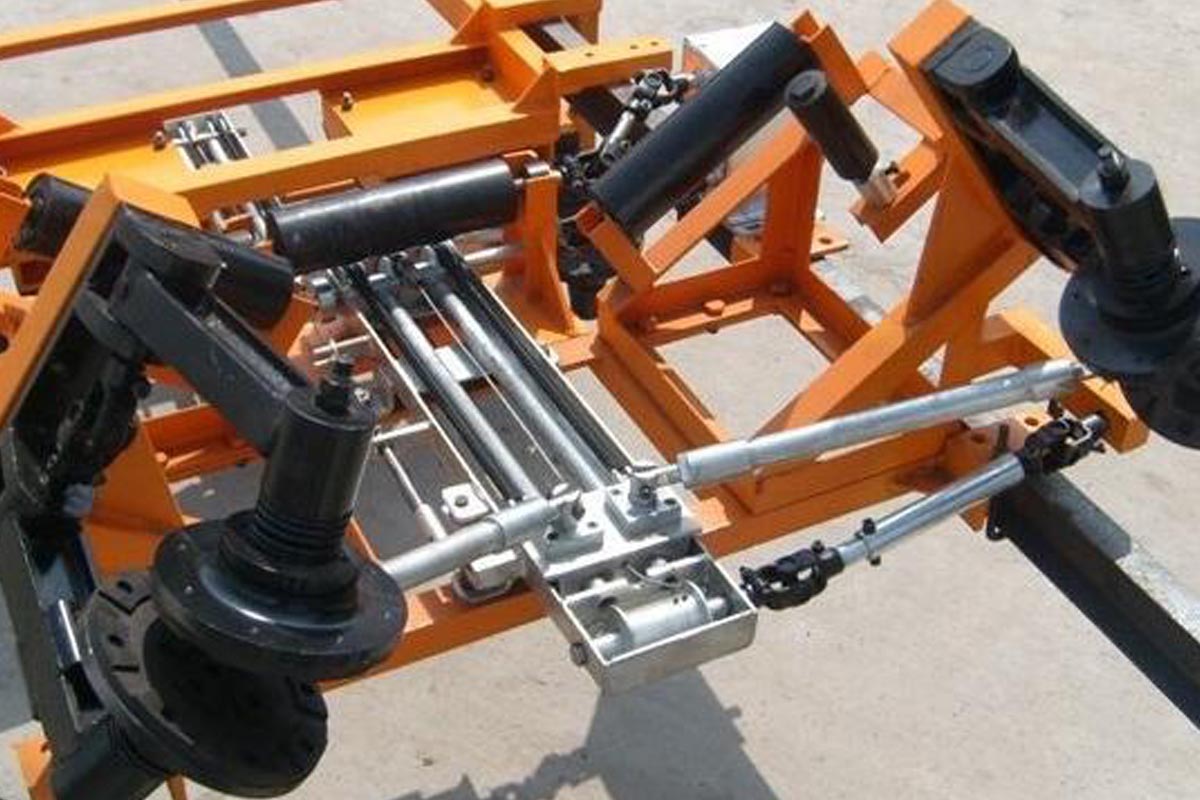

倒带断带抓捕自锁保护装置包括三部分：倒带断带检测装置、倒带断带自锁装置、倒带断带控制箱。
        倒带断带抓捕自锁保护装置对称地安装在胶带的两侧，根据胶带机的负载拉力情况，能保护胶带长度全长的 50%。抓捕装置抗拉强度大于 5 吨，动作时不能损伤胶带，可在 0.5s 内锁紧胶带。
        每条皮带自锁装置制动器配置 1 套控制箱。
        如果发生断带或逆止器失效，胶带下滑带动偏心辊转动，同时驱动装置动作，制动梁在弹簧和其自身重力作用下旋转至与偏心辊平行位置，使闸瓦与两侧偏心辊的间隙逐渐变小，迅速将下滑的重段胶带抓捕牢固。
        当带式输送机正常运行或停止时，倒带检测不发出报警信号，当胶带断裂后，胶带下滑带动检测装置触轮倒转，发出报警信号。断带险测装置原理是拉紧装置上的限位开关、接近开关动作后，发出报警信号用于检测断带事故。自锁装置上的接近开关，用于检测倒带断带自锁装置是否动作。在电控箱 . 上显示倒带断带装置工作状态并输出报警。
        倒带断带抓捕自锁保护装置主要包括以下部分：胶带反转检测装置、配重 ( 拉紧装置 ) 限位检测装置、电动装置和倒带断带自锁装置、电控箱等。倒带断带检测装置具有检测带式输送机倒带和断带功能，同时还具有倒带断带动作报警及显示功能，当发生逆止器失效或断带时，在电动装置的驱动下，迅速锁住因胶带断裂 ( 或失控 ) 后突然下滑的重、空段胶带。
        倒带断带检测采取胶带液压拉紧张力信号与胶带接触触发相结合的方式，触发动作灵敏可靠。
        倒带断带抓捕自锁保护装置采用电动装置驱动，自锁装置制动力大于 5 吨，动作时间小于 0.5s。
        倒带断带抓捕自锁保护装置采用局部断面制动，可敞开摆动闸块机构，制动梁在带式输送机正常运行时旋转至与输送机平行位置，避免闸块对输送物料的影响。
        倒带断带抓捕自锁保护装置满足在不断带下调试，确保装置的工作可靠性。
        倒带断带抓捕自锁保护装置除具有断帶保护功能外还可作防跑偏。
