自控液压拉紧装置是根据我国带式输送机的特点,吸收工业发达国家的技术，考虑带式输送机在起动和正常运行时对拉力的需要不同，经合理的输送带张力模型分析研究而设计的。

液压拉紧装置特点

        (1)起动拉力和正常运行拉力可根据带式输送机张力的需要任意调节，完全可以实现起动拉力为正常运行时 1.3~1.5倍的要求。电液系统一旦调定后，拉紧装置即按预定程序自动工作，保证输送带在理想状态下运行。

        (2)响应快。带式输送机起动时，处于非稳定状态，此时，拉紧装置通过油缸的快速伸缩，及时补偿输送带的弹性振荡，有效实现带式输送机的动态张紧，从而减小了带式输送机起动时的冲击动负荷，使起动平稳可靠，同时也有效地避免了拉紧装置对输送带的过张紧现象。

        (3)具有断带时及时提供断带检测信号，以控制带式输送机自动停机和输送带打滑时自动增加拉力等保护功能。

        (4)结构紧凑，安装空间小。

        (5)可与集控装置连接，实现对该拉紧装置的远距离控制。

        本设备的一般布置形式如图1所示。它由液压泵站、拉紧油缸、蓄能站、电控箱及附件五大部分组成。拉紧油缸通过滑轮、钢丝绳与拉紧小车相连。根据滑轮安装和钢丝绳缠绕方式的不同，有七种安装方式(见图 2、图 3、图 4、图 5、图 6、图 7、图 8)。用户可根据对拉紧小车的最大拉力、拉力调节范围和对拉紧小车的拉紧行程以及与配套的带式输送机的实际情况，对照表 1~表 15 选用。液压泵站、蓄能站、电控箱安装时，要求安放地点不落煤、矿粉、水等。

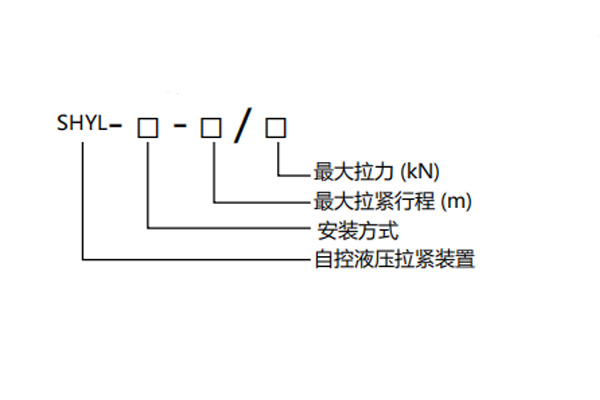

型号参数
